Как проводить дефектовку стартера?

Автомобильный стартер – это пусковое устройство двигателя, который представляет электродвигатель, передающий крутящий момент на маховик во время запуска. Техническое обслуживание и ремонт стартера, в большинстве случае, происходит по состоянию, т.е. обслуживается при появлении не характерных звуков или полного отказа. Для лучшего понимания рассмотрим устройство одного из «типовых» стартеров на постоянных магнитах.

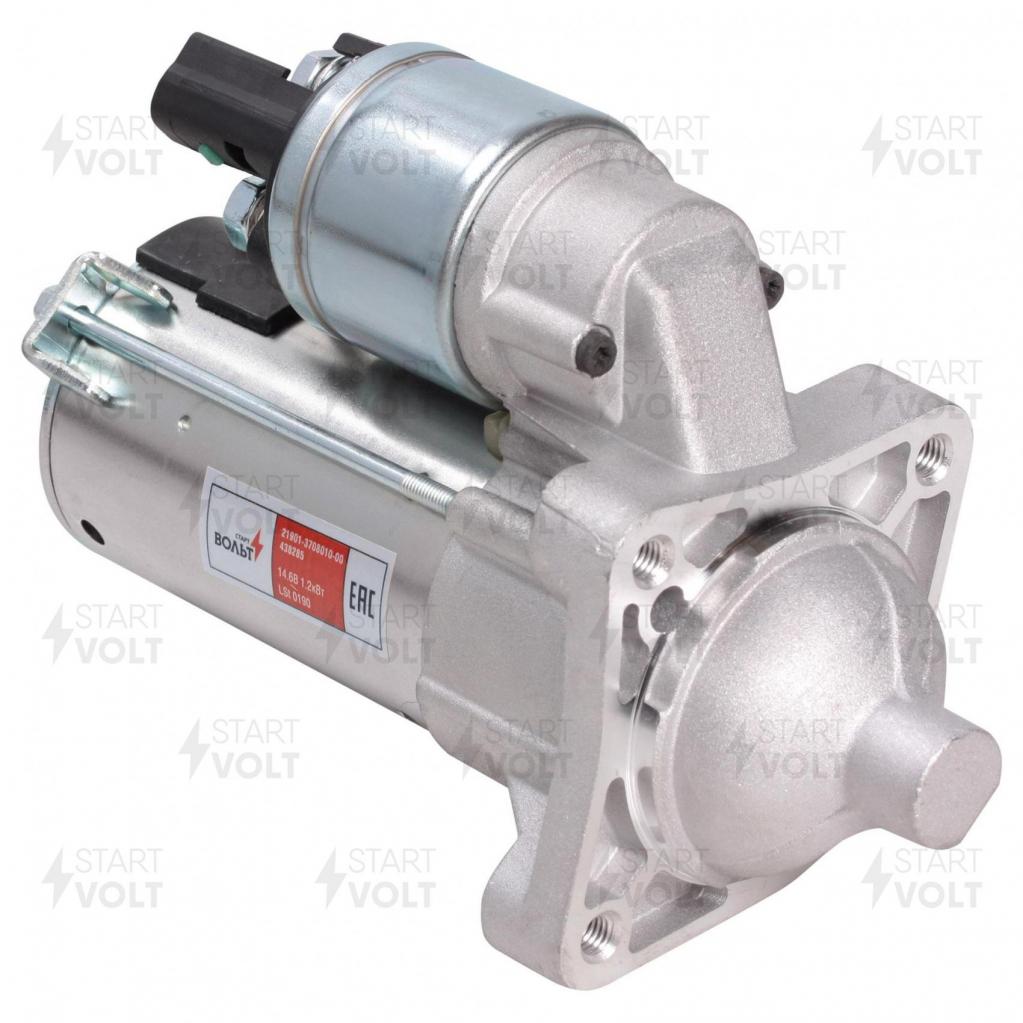

Рис. 1 – Макет стартера LSt 0190 – Лада 2192, 2194 «Калина 2», 2190, 2191 «Grants», Vesta, Xray МКПП

1 – передняя крышка, 2 – сердечник втягивающего реле, 3 – возвратная пружина, 4 – втягивающее реле, 5 – привод стартера (бендикс), 6 – вилка, 7 – планетарный редуктор, 8 – ротор, 9 – статор, 10  – узел щеточный.

Первичный осмотр

При обслуживании стартера можно провести первичную дефектовку, после которой будет понятно целесообразность ремонта и реально ли это сделать. Рассмотрим возможные вариант:

— Люфт силовой клеммы на втягивающем реле:
Если стартер работал, то под замену попадают: втягивающее реле, щеточный узел, также необходимо дефектовать ротор
Если стартер не работал, необходимо разбирать стартер и дефектовать ротор и статер

— Люфт бендикса на валу или проворачивание в обоих направлениях – замены бендикса будет достаточно.

— Также можно проверить работоспособность снятого стартера:

Стартер подключается на прямую к аккумулятору по следующей схеме: масса на корпус, постоянный плюс под силовую шпильку, плюс управления на втягивающем реле. При включении обязательно крепко держите стартер и убедитесь, что провода массы и постоянно плюса хорошо закреплены, чтобы избежать короткого замыкания. При такой проверке можно определить работоспособность втягивающего реле, целостность вилки, проверить наличие посторонних шумов.

Разборка и дефектовка стартера

В силу того, что стартер – один из самых неприхотливых агрегатов автомобиля, за весь срок службы, полноценно его обслуживают всего лишь раз или два за весь жизненный цикл автомобиля, поэтому, болты могут окислиться. Некоторые хитрости, которые могут избежать лишних затрат:

— винты на втягивающем лучше всего откручивать ударной отверткой, так не не пострадают грани на шляпке (особенно если там используется TORX).
если винты все же открутились – лучше от сверлить шляпку, а остатки винта выкрутятся без проблем.

— стяжные болты электродвигателя рекомендуем откручивать очень аккуратно. В случае, если болт совершенно не сдвигается с места – проливать разрушителем ржавчины или проникающей смазкой, затем простукивать болт через головку и аккуратно, ключом пытаться его выкрутить. Если все же болт обломился ближе к резьбе и его нужно высверливать – настоятельно советуем обратиться к токарю.

— Ограничительное кольцо на бендиксе проще всего сбивать высокой головкой или ключом, а стопорное кольцо – съемником стопорных колец, если последнего нет, можно тонкой отверткой.

После того, как вы разобрали стартер его следует тщательно отмыть и осмотреть. На что обращать внимание:

— ротор должен быть целый, лак без трещин, место сварки проводов в коллектор без повреждений. Так же в инструкции по эксплуатации к автомобилю регламентирован максимальный износ коллектора, если он не в допусках, то ротор лучше поменять.

— планетарный редуктор: осмотреть на целостность зубьев шестерни внутреннего зацепления и на целостность самой шестерни.

— обязательно обратите внимание на подшипник скольжения в передней крышке (на некоторых моделях там установлен игольчатый подшипник). Износ на втулке можно проверить визуально. Важно: когда износ втулки будет критический, начнет изнашиваться крышка.

— состояние втягивающее реле можно оценить по сопротивлениям первичной и вторичной обмоток. Контактная пара, установленная внутри втягивающего, со временем также изнашивается, оценить ее состояние можно только вскрыв реле. На советских автомобилях данную процедуру можно провести, но остальных это закончится заменой втягивающего, поскольку оно завальцовано и является неразборным.

— на статоре оцените состояние магнитов и надежность их фиксации. При необходимости их можно приклеить обратно.

Сборка стартера

При сборке, рекомендуем использовать смазку, подходящую для климатических условий. Так, например, для северных регионов лучше все использовать смазку с температурой кристаллизации -45, -35 С.

Смазку необходимо применять в следующих местах:

— втулки и подшипники (чрезмерное количество повлечет за собой попадание в электродвигатель, что может негативно повлиять на работоспособность)

— шлицы на валу под бендиксом (данное место является достаточно спорным, с одной стороны продукты износа сцепления могут попадать на вал и прилипать к смазке, с другой стороны вал может заржаветь). Так же стоит делать поправку на климатические условия и тип КПП

— редуктор (при нанесении смазки в редуктор важно смазать оси сателлитов). Сами шестерни можно не смазывать обильно.

— сердечник втягивающего лучше смазывать моторным маслом тонкой пленкой.

Так же обратите внимание на шпильки на втягивающем реле: у части втягивающих они медные, поэтому гайки затягивать нужно аккуратно.
